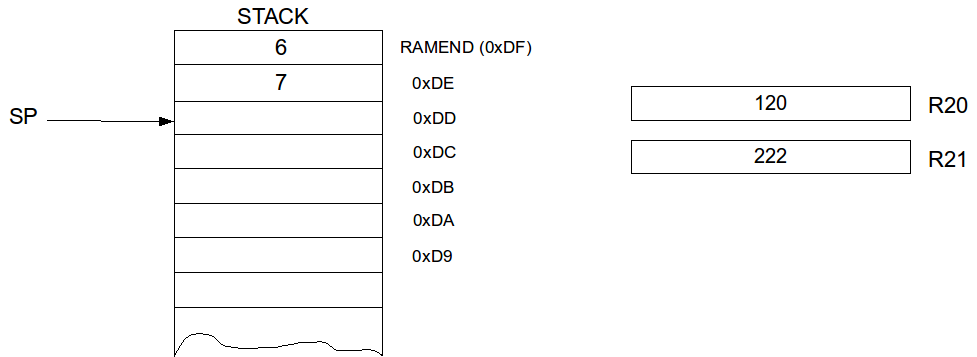

Main:
  ldi R16, 6
  push R16
  ldi R16,7
  push R16

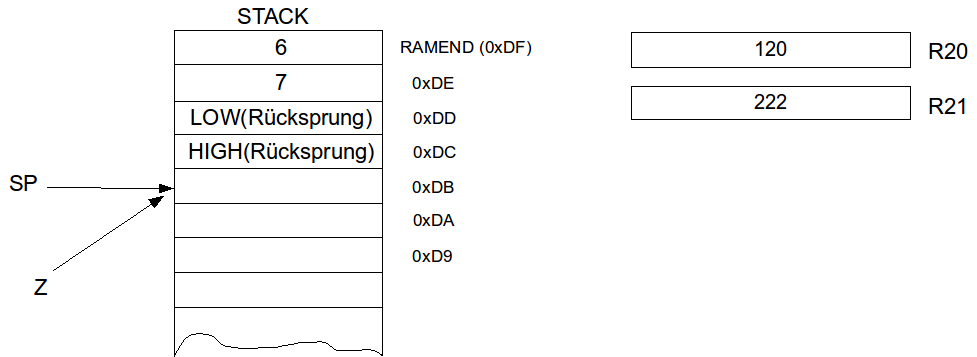

Unterprogrammaufruf mit rcall addParams; die Rücksprungadresse auf den nächsten Befehl im Hauptprogramm wird automatisch auf den Stack gelegt





addParams:
  in ZHigh, SPH
  in ZLow, SPL

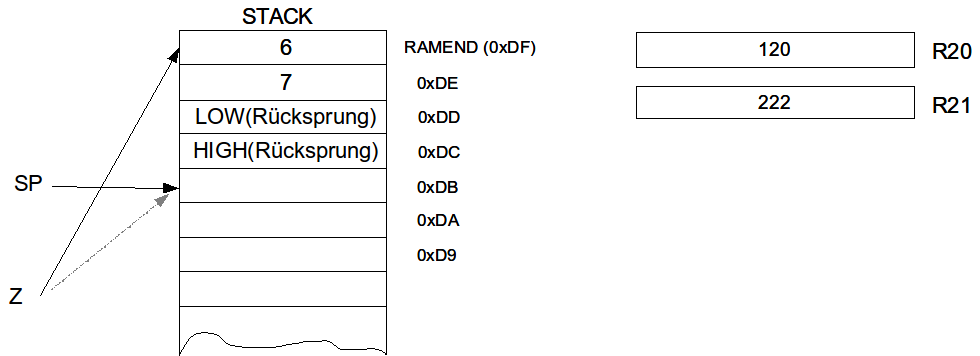

Z wird auf die Position von SP gestellt; dadurch kann SP wieder verändert werden



   subi ZLow,-4


Z = Z+4  dadurch zeigt Z jetzt auf den 1. Parameter, der an das Unterprog. übergeben wurde



   push R20    ; eigentlich über ldi …
  push R21

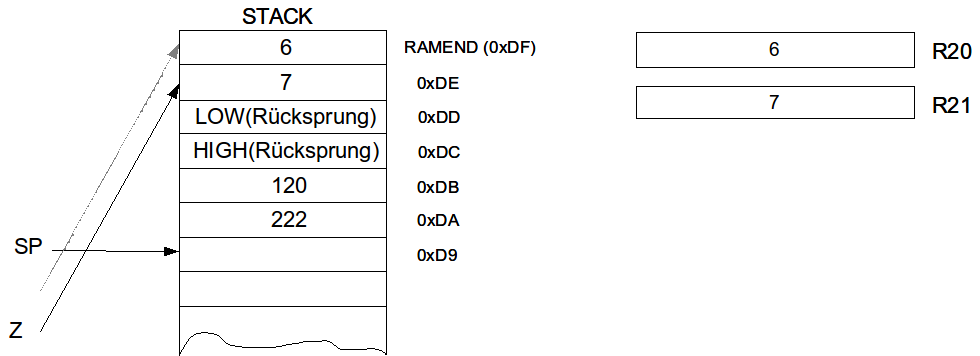

  ld R20,Z
  ld R21,-Z


   add r20,r21   ; die eigentliche Rechenoperation

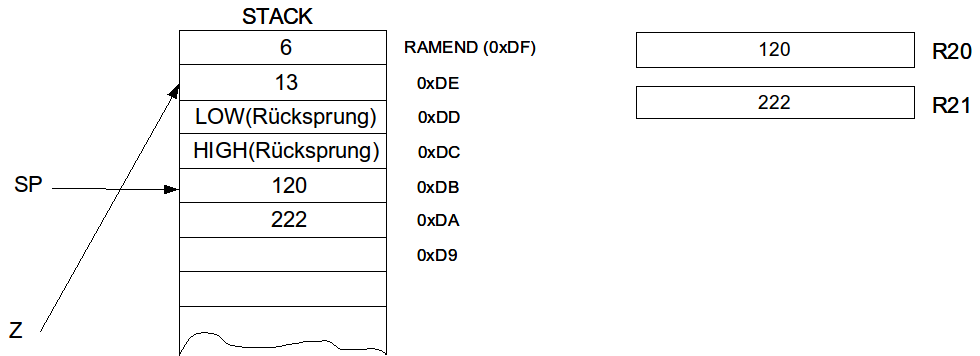

  st z,R20
  pop R21
  pop R20    ; die beiden Register wiederherstellen

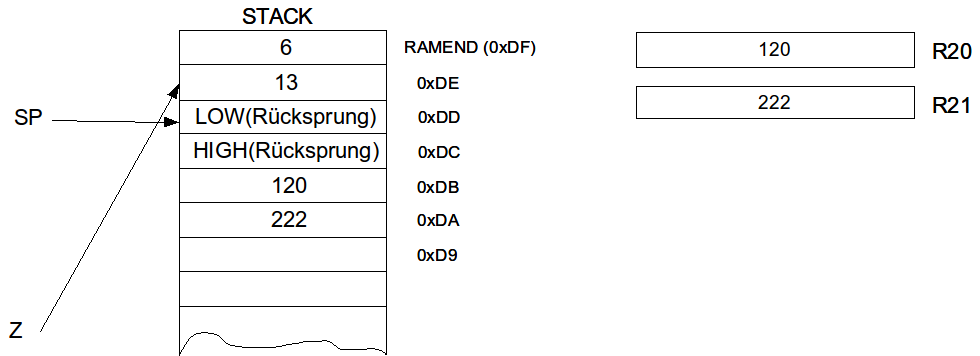

vor dem Rücksprung steht der Stackpointer SP wieder vor der Rücksprungadresse



ret


der Programmzähler PC wird mit der Rücksprungadresse geladen; hier steht der erste Befehl nach der Rückkehr aus dem Unterprogramm

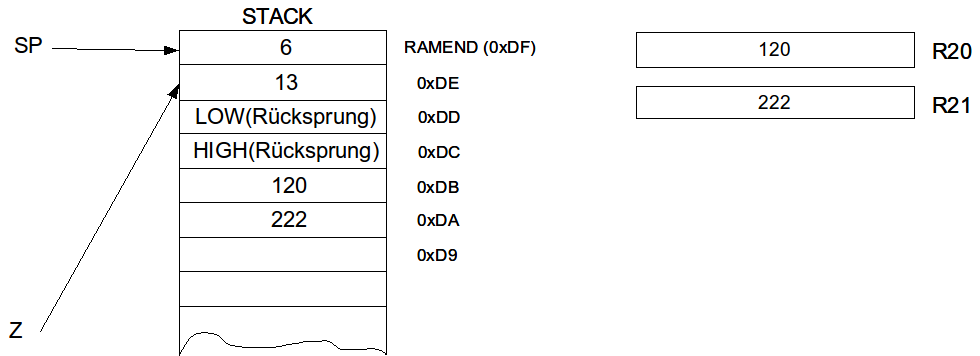

pop R2   ; holt das Ergebnis (13) ab
pop R1   ;dummy




pop R1 ist notwendig, damit der SP wieder am Anfang steht
