Teststellung

Arduino Beispiel von EncEthernet.zip

Eventuell anstelle des Ethernet-Shields zuerst einen PC verwenden um die Verbindung zu garantieren.

  1. Laptop und Shield über ausgekreuztes Kabel verbinden (es gibt Probleme mit der automatischen Erkennung der Polarität)

  2. Lokale Adresse an beide Geräte vergeben: 192.168.0.1 (Laptop), 192.168.0.15 (Shield)

  3. ping – Kabeltest

  4. Shield programmieren und starten

  5. im Browser: http://192.168.0.15 zeigt die Startseite des Shields

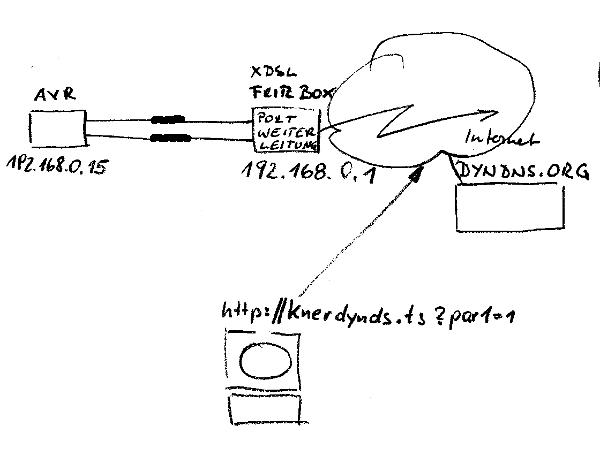

Teststellung für externen Zugriff

  1. gerades Kabel

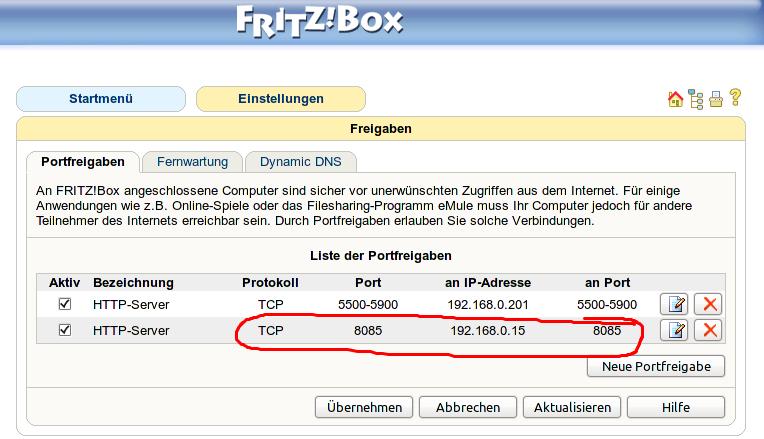

  2. Port-Weiterleitung an der Fritzbox einstellen

  3. Dyndns.org konfigurieren
    Tutorium auf http://www.easy-network.de/dyndns-einrichten.html

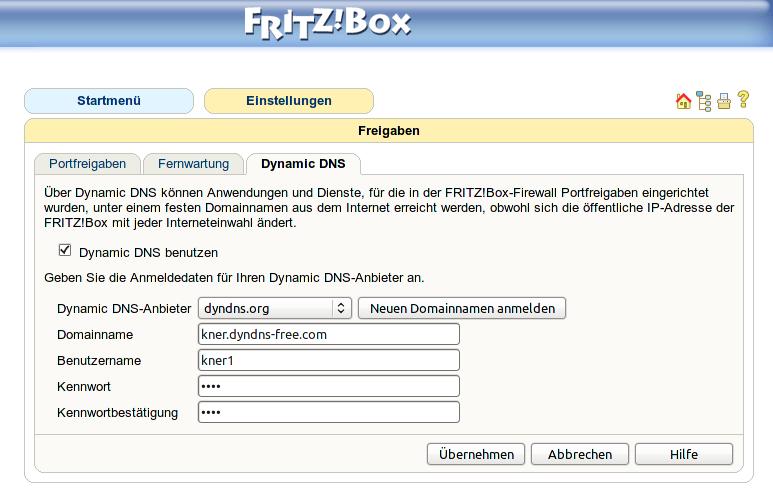

  4. Dyndns Client auf der Fritzbox konfigurieren

  5. Ping von extern auf einen Rechner im lokalen Netz (siehe FAQ/Büroorganisation)
    ping kner.dyndns-free.com:8085

  6. Abfrage der AVR Webseite von externem Browser http://kner.dyndns-free.com:8085
