Wikipedia:
Very High Speed Integrated Circuit Hardware Description Language, kurz VHDL, ist eine Hardwarebeschreibungssprache, mit der es möglich ist, digitale Systeme textbasiert zu beschreiben.
Inhalt
VHDL – Die Komponenten
Ein einfaches Beispiel zuerst

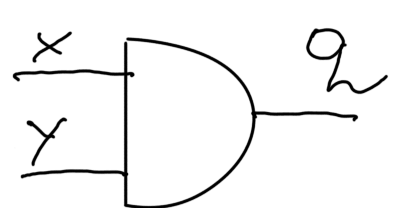

Blockschaltbild AND Gate
Beschreibung AND Gate
--------------------------------------------------
-- AND gate (ESD book figure 2.3)
-- two descriptions provided
--------------------------------------------------
library ieee;
use ieee.std_logic_1164.all;
--------------------------------------------------
entity AND_ent is
port( x: in std_logic;
y: in std_logic;
q: out std_logic
);
end AND_ent;
--------------------------------------------------
architecture behav1 of AND_ent is
begin
process(x, y)
begin
-- compare to truth table
if ((x='1') and (y='1')) then
q <= '1';
else
q <= '0';
end if;
end process;
end behav1;
architecture behav2 of AND_ent is
begin
q <= x and y;
end behav2;
--------------------------------------------------
IEEE Libraries
https://www.csee.umbc.edu/portal/help/VHDL/stdpkg.html
library IEEE;
use IEEE.std_logic_1164.all;
use IEEE.std_logic_textio.all;
use IEEE.std_logic_arith.all;
use IEEE.numeric_bit.all;
use IEEE.numeric_std.all;
use IEEE.std_logic_signed.all;
use IEEE.std_logic_unsigned.all;
use IEEE.math_real.all;
use IEEE.math_complex.all;
Datentypen
std_logic
TYPE std_logic IS ( 'U', -- Uninitialized
'X', -- Forcing Unknown
'0', -- Forcing 0
'1', -- Forcing 1
'Z', -- High Impedance
'W', -- Weak Unknown
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
-------------------------------------------------------------------
-- resolution function
-------------------------------------------------------------------
CONSTANT resolution_table : stdlogic_table := (
-- ---------------------------------------------------------
-- | U X 0 1 Z W L H - | |
-- ---------------------------------------------------------
( 'U', 'U', 'U', 'U', 'U', 'U', 'U', 'U', 'U' ), -- | U |
( 'U', 'X', 'X', 'X', 'X', 'X', 'X', 'X', 'X' ), -- | X |
( 'U', 'X', '0', 'X', '0', '0', '0', '0', 'X' ), -- | 0 |
( 'U', 'X', 'X', '1', '1', '1', '1', '1', 'X' ), -- | 1 |
...
type BOOLEAN is (FALSE, TRUE);
type BIT is ('0', '1');
type INTEGER is range -2147483647 to 2147483647;
type STRING is array (POSITIVE range <>) of CHARACTER;
type BIT_VECTOR is array (NATURAL range <>) of BIT;
type TIME is range $- to $+
units
fs; -- femtosecond
ps = 1000 fs; -- picosecond
ns = 1000 ps; -- nanosecond
us = 1000 ns; -- microsecond
ms = 1000 us; -- millisecond
sec = 1000 ms; -- second
min = 60 sec; -- minute
hr = 60 min; -- hour;
end units;
SUBTYPE UX01Z IS resolved std_ulogic RANGE 'U' TO 'Z'; -- ('U','X','0','1','Z')
Entity
Beschreibt die Schnittstelle einer Komponente (Inputs, Outputs, Konfiguration).
Prozesse/Sensitivity Liste
Alle Prozesse laufen nebeneinander gleichzeitig. Wenn eine Sensitivity Liste angegeben ist, dann wird der Prozess nur ausgewertet, wenn eine Änderung in einem der Signale der Liste auftritt (beschleunigt die Auswertung). Eine Zuweisung außerhalb eines Prozesses hat eine implizite Sensitivität d.h., sie wird nur ausgewertet, wenn einen Signaländerung auftritt
z.B: x <= y -- y muss sich ändern
Architecture
Beschreibt das Innenleben einer Komponente
Verhaltensbeschreibung
Das Verhalten der Schaltung wird rein funktional beschrieben.
ENTITY halfAdder IS
PORT (X, Y: INBit;SUM, COUT: OUTBit);
END halfAdder;
ARCHITECTURE behavioural OF halfAdder IS
BEGIN
SUM<= X XOR Y ;
COUT<= X AND Y ;
END behavioural ;

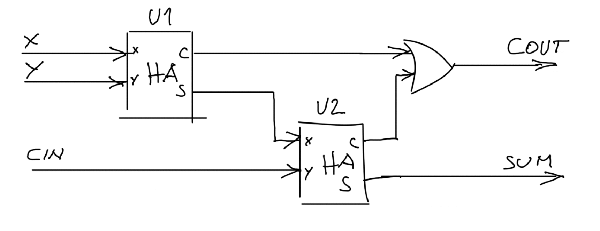

Strukturbeschreibung
Die Schaltung wird durch Instanzierung von Komponenten aufgebaut und "verdrahtet".
ENTITY fullAdder IS
PORT (X, Y, CIN : IN Bit;SUM, COUT : OUT Bit);
END fullAdder;
ARCHITECTURE structural OF fullAdder IS
SIGNAL S1, S2, S3;
COMPONENT halfAdder
PORT (X, Y: IN Bit; SUM, COUT : OUT Bit);
END COMPONENT;
BEGIN
U1 : halfAdder PORT MAP (X=>X, Y=>Y, SUM=>S1, COUT => S2);
U2 : halfAdder PORT MAP (S1, CIN, SUM, S3);
COUT <= S2 OR S3;
END structural;
Signal
Interne "Leiterbahn".
Port Map: Komponente "anschließen"
Verkürzte Schreibweise: Reihenfolge der Komponente einhalten
PORT MAP (X, Y, S1, S2)
Lange Form: Reihenfolge egal
PORT MAP (X=>X, Y=>Y, SUM=>S1, COUT=>S2)

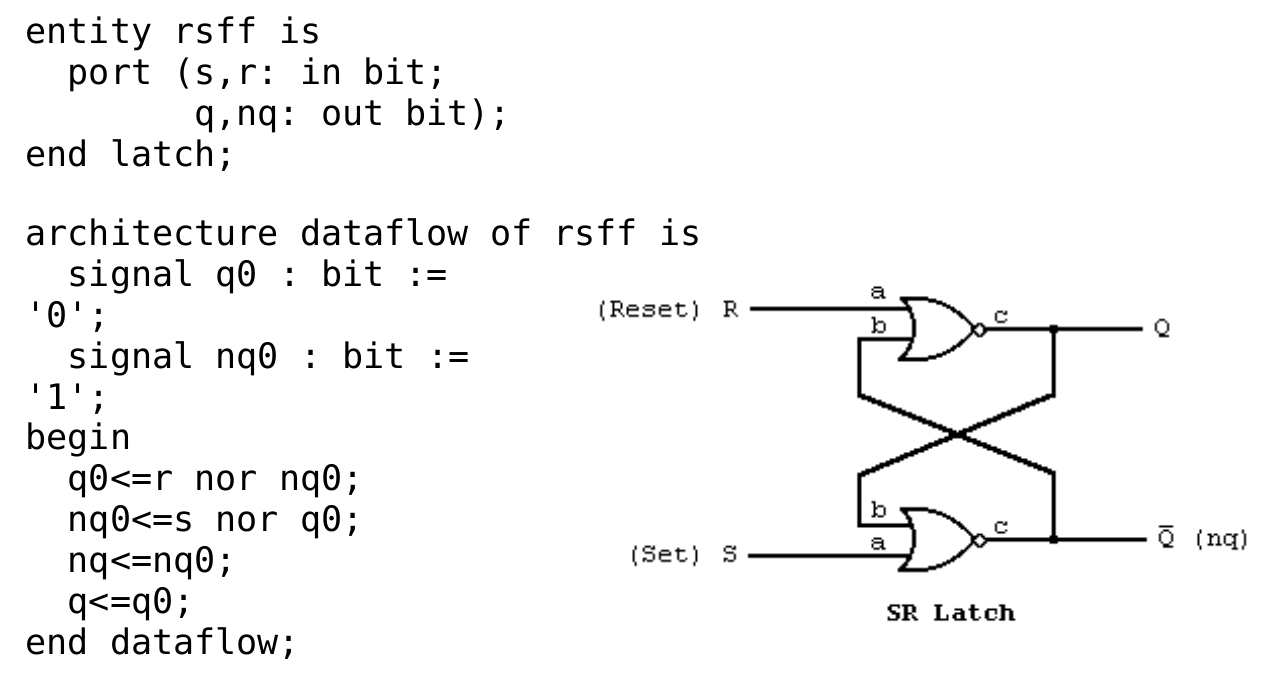

Beispiele
Hier ist zu beachten, dass die Eingänge in die NOR-Gatter nicht direkt ein Ausgang (Q, nQ) verwendet werden darf. Es muss ein Puffer eingebaut werden (q <= q0) oder Q und nQ den Datentyp „inout“ erhalten. Achtung! Bei diesem Beispiel sind keine Signallaufzeiten angegeben, daher wird das System abbrechen, wenn man in den verbotenen Bereich steuert (R=S=1) und diesen anschließend versucht abzuspeichern (R=S=0).
Testbench
Eine Testbench ist ein VHDL Code, der eine Schaltung simuliert (und testet). Es wird eine leere Entität erzeugt, die Testbench, und die zu simulierende Schaltung (unit under test UUT) wird mit internen Signalen "angeschlossen" (port map), anschließend werden die Internen Eingangs-Signale auf bestimmte Bitmuster (Pattern) gesetzt und die Reaktion der UUT beobachtet (bzw. mittels ASSERT Befehlen auch automatisch ausgewertet).
Testbench Beispiel
LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
ENTITY TB_tridr IS
END TB_tridr;
ARCHITECTURE TB OF TB_tridr IS
COMPONENT tristate_dr IS
PORT (
d_in : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
en : IN STD_LOGIC;
d_out : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
);
END COMPONENT;
SIGNAL T_d_in, T_d_out : STD_LOGIC_VECTOR(7 DOWNTO 0);
SIGNAL T_en : STD_LOGIC;
BEGIN
U_UT : tristate_dr PORT MAP(T_d_in, T_en, T_d_out);
PROCESS
BEGIN
T_d_in <= "11001100";
T_en <= '1';
WAIT FOR 20 ns;
ASSERT(T_d_out = T_d_in) REPORT "Error detected!"
SEVERITY warning;
...
WAIT; -- wait forever
END PROCESS;
END TB;
"wait for" und "after"
P1: clk1 steckt auf 1 fest
P2: Änderungen bei 60 120, 160 220, 260 320 usw.
P3: Änderungen bei 100, 200, 300 usw.
ENTITY clks IS
PORT (clk1, clk2, clk3 : OUT BIT);
END;
ARCHITECTURE behav OF clks IS
BEGIN
P1 : PROCESS
BEGIN
clk1 <= '1';
WAIT FOR 100ns;
clk1 <= '0';
END PROCESS;
P2 : PROCESS
BEGIN
WAIT FOR 50 ns; -- process is suspended for 50ns
clk2 <= '1' AFTER 10 ns;
WAIT FOR 50 ns;
clk2 <= '0' AFTER 20 ns;
END PROCESS;
P3 : PROCESS
BEGIN
clk3 <= '1';
WAIT FOR 100ns;
clk3 <= '0';
WAIT FOR 100ns;
END PROCESS;
END behav;
VHDL verstehen
Inertial Delay (Trägheit) und transport Delay (Ideal)
- inertial Delay (Default) entspricht der Realität: wenn ein Puls kürzer ist als die Gatterlaufzeit (Trägheit) eines Gatters, dann wird er unterdrückt
-- transport Delay_ jeder noch so kleine Impuls wird weitergeleitet (Schlüsselwort „transport“)
entity tb is
end entity;
architecture behave of tb is
signal a,b ,c,x,in1,in2 : bit;
begin
a <= '1' after 10 ns, '0' after 12 ns,'1' after 25 ns, '0' after 38 ns;
-- den ersten Puls von a kann man nicht sehen, weil die Transaktion bei der steigenden Flanke (10ns)
-- durch die Transaktion bei der fallenden Flanke abgelöst wird.
-- b würde also bei 10ns auf 1 gehen, wird aber durch die neue Transaktion bei 12ns auf Null gesetzt und
-- bleibt daher auf Null.
b <= a after 5 ns; --inertial delay
c <= transport a after 5 ns; --ideal transmission line, no pulses lost
x <= in1 and in2 after 10 ns;
in1 <= '1';
in2 <= '0','1' after 5 ns, '0' after 7 ns, '1' after 20 ns,'0' after 32 ns;
end behave;
Alles passiert gleichzeitig
… daher ist die Reihenfolge der Befehle egal. Die beiden Architekturen sind gleichwertig.
-- kner 2020
-- order of commands does not matter
LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
ENTITY e_feedback IS
PORT ( a,b : IN std_logic;q : INOUT std_logic );
END e_feedback;
ARCHITECTURE arch1 OF e_feedback IS
SIGNAL q_intern : std_logic;
BEGIN
q_intern <= a and b;
q <= q_intern;
END arch1;
ARCHITECTURE arch OF e_feedback IS
SIGNAL q_intern : std_logic;
BEGIN
q <= q_intern;
q_intern <= a and b;
END arch
Aber Achtung!
Zuweisungen an Signale erfolgen in der nächsten Zeitscheibe (wegen der Gatterlaufzeit); Zuweisungen an Variable erfolgen sofort!
|
variable := a and b; |
c <= variable or e; |
Prozesse werden gleichzeitig evaluiert
Der Simulator hängt sich auf: Änderungen innerhalb einer Zeitscheibe
P1: alles passiert in der Zeit 0ns: clk1 ändert sich und damit muss der Prozess ständig neu evaluiert werden, der Prozess hängt
P2: wir haben die Zeit 0ns, die Auswertung erfolgt, das Ergebnis würde später geschrieben, aber soweit kommt es nicht, weil die Änderung sofort eine Neuevaluierung des Prozesses erfordert usw., der Prozess hängt
P1: process
begin
clk1 <= '1';
clk1 <= '0';
end process;
P2: process
begin
clk1 <= '1' after 10ns;
clk1 <= '0' after 20ns;
end process;
Lösung des Problems: die Evaluierung aussetzen mit z.B: "wait for 100 ns"
Das folgende Beispiel erzeugt einen 30ns breiten Puls bei 10ns, 110ns, 210ns usw.
P3: process
begin
clk3 <= '1' after 10ns, '0' after 40ns;
wait for 100 ns;
end process;

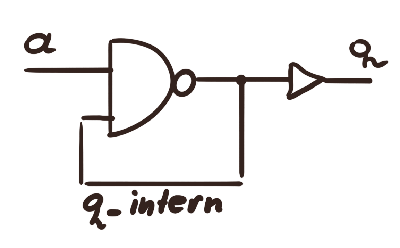

Der Simulator hängt sich auf: Rückkopplungen
Der Simulator muss immer neu evaluieren, wenn sich ein Signal geändert hat.
Wenn a von 0 auf 1 geht, ändert sich q von 1 auf 0 und wird an den Eingang des Gatters zurückgeführt; das führt dazu, dass q wieder 1 wird usw. Die Schaltung schwingt, solange a auf 1 bleibt.
Wenn man im folgenden Beispiel die Zeitverzögerung entfernt, dann hängt sich der Simulator auf, weil dann eine Änderung am Eingang des Nand-Gatters zu einem neuen Ausgangssignal führt und dieses wieder als Eingang ins Gatter ausgewertet werden muss. Die Gatterlaufzeit beträgt 0ns. Die Schaltung schwingt mit unendlicher Frequenz.
Wenn man die Verzögerung einführt, dann schwingt die Schaltung in der Simulation, wenn man das Eingangssignal von 0 auf 1 ändert
>force a 0
>run 50
>force a 1
>run 50
-- kner 2020
-- Demonstrates feedback problem: this circuit is oscillating
-- hangs when no delay introduced
LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
ENTITY e_feedback IS
PORT (
a : IN std_logic;
q : INOUT std_logic
);
END e_feedback;
ARCHITECTURE arch OF e_feedback IS
SIGNAL q_intern : std_logic;
BEGIN
q_intern <= a nand q_intern after 10 ns;
q <= q_intern;
END arch;
Der Simulator hängt sich auf: RS-FF
ENTITY rsff1 IS
PORT (
rn, sn : IN STD_LOGIC := '0';
q, qn : INOUT STD_LOGIC);
END;
ARCHITECTURE arch OF rsff1 IS
SIGNAL q_intern : STD_LOGIC := '1';
BEGIN
q <= rn NAND qn;
qn <= sn NAND q;
END arch;
Die Gatter haben keine Laufzeit, der Ausgang wirkt sofort auf den Eingang zurück , das RS FF schwingt für den Testfall
ENTITY rsff1 IS
PORT (
rn, sn : IN STD_LOGIC := '0';
q, qn : INOUT STD_LOGIC);
END;
ARCHITECTURE arch OF rsff1 IS
SIGNAL q_intern : STD_LOGIC := '1';
BEGIN
q <= rn NAND qn after 1 ns;
qn <= sn NAND q after 1 ns;
END arch;
00 » 11 speichert den verbotenen Zustand ab ==> schwingt
PROCESS BEGIN
sn <= '0' AFTER 10 ns;
rn <= '0' AFTER 10 ns;
WAIT FOR 10 ns;
sn <= '0' AFTER 10 ns;
rn <= '1' AFTER 10 ns;
WAIT FOR 10 ns;
sn <= '0' AFTER 10 ns;
rn <= '0' AFTER 10 ns;
WAIT FOR 10 ns;
sn <= '1' AFTER 10 ns;
rn <= '1' AFTER 10 ns;
WAIT FOR 10 ns;
END PROCESS;
Mehrere Prozesse: warum ändert sich x und y nicht?
ENTITY tb IS
END;
ARCHITECTURE x OF tb IS
SIGNAL x, y : BIT;
BEGIN
p1 : PROCESS
BEGIN
x <= '1';
WAIT FOR 7 ns;
x <= '0';
END PROCESS;
p2 : PROCESS
VARIABLE i : INTEGER;
BEGIN
-- x <= '0' after 2 ns; error "multiple sources"
y <= '0';
WAIT FOR 2.5 ns;
y <= '1';
END PROCESS;
END;
AW: x <= '0'; ändert x und veranlasst die sofortige Neuauswertung des Prozesses; es fehlt „wait for“
VHDL Die Programmiersprache
Datentypen
Subtypen
Die Anzahl der möglichen Werte soll eingeschränkt werden.
natural … natürliche Zahlen 0,1,2 …
positiv … positive Zahlen 1,2,3,…
subtype small_int is integer range –128 to 127;
subtype LCD_display_string is string(1 to LCD_display_len);
subtype digit is bit_vector(3 downto 0);
subtype XO1 is std_ulogic range 'X' to '1';
Array Typen
Sammlung von Werten vom gleichen Typ. Index zeigt die Position innerhalb des Arrays.
type word is array (0 to 31) of bit;
type word is array (31 downto 0) of bit;
subtype coeff_ram_address is integer range 0 to 63;
type coeff_array is array (coeff_ram_address) of real;
variable coeff : coeff_array;
coeff(0) := 0.0
type point is array (1 to 3) of real;
constant origin : point := (0.0, 0.0, 0.0);
variable view_point : point := (10.0, 20.0, 0.0);
A'left
A'right
A'range
A'reverse_range
A'length
type A is array (1 to 4) of boolean;
A'left = 1
A'right = 4
A'range ... 1 to 4
A'reverse_range … 4 down to 1
A'length = 4
Unbeschränkte Typen müssen bei der Instanzierung eines Objektes angegeben werden:
type sample is array (natural range <>) of integer;
variable short_sample_buf : sample(0 to 63);
Variable und Konstante
Variable und Konstante dürfen nicht von mehreren Prozessen zugegriffen werden. Sie gelten nur innerhalb des Prozesses in dem sie vereinbart werden.
constant number_of_bytes : integer := 4;
constant number_of_bits : integer := 8 * number_of_bytes;
constant e : real := 2.718281828;
constant prop_delay : time := 3 ns;
constant size_limit, count_limit : integer := 255
variable index : integer := 0;
variable sum, average, largest : real;
variable start, finish : time := 0 ns;
…
index := index + 1;
Shared Variables (VHDL-93)
Vgl. globale Variable: Können in mehreren Prozessen gesehen werden.Ihr neuer Wert wird daher sofort wirksam, nicht erst nach Auswertung aller Prozesse. Das kann zu Problemen führen, wenn mehrere Prozesse gleichzeitig die Variable verändern.
VHDL Protected Type
Datenkapselung vgl. objektorientierte Programmierung.
Sequenzielle Statements
Sequenzielle Statements können nur innerhalb von Prozessen verwendet werden!
if … then … else … end if;
if … then … elsif … elsif … else … end if;
case … is … when … when … when … end case;
loop … exit when … end loop;
loop … if … then exit; end if … end loop;
while … loop … end loop;
for … in 0 to 10 loop … end loop;
… prüft, ob ein Ausdruck erfüllt ist (z.B: ob das richtige Signal ausgegeben wird) und liefert bei Bedarf eine Meldung, wenn eine Schaltung nicht das gewünschte Ergebnis liefert (z.B: weil ein Logik- oder Hardware-Fehler aufgetreten ist).
assert initial_value <= max_value
report "initial value too large" severity warning;
Typ Umwandlungen
Use ieee.numeric_std.all
|
Von |
nach |
Funktion |
|
std_logic_vector |
unsigned |
unsigned(std_logic_vector) |
|
unsigned |
integer to_integer(unsigned) |
|
|
integer |
unsigned |
to_unsigned(integer, no_of_bits) |
|
unsigned |
std_logic_vector |
std_logic_vector(unsigned) |
integer in einen STD_LOGIC_VECTOR umwandeln
1. Umwandlung in unsigned
2. Umwandlung in STD_LOGIC_VECTOR bestimmter breite)
Address <= STD_LOGIC_VECTOR(to_unsigned(addr,4);
Beispiele:
Integer in einen STD_LOGIC_VECTOR umwandeln
1. Umwandlung in unsigned
2. Umwandlung in STD_LOGIC_VECTOR bestimmter breite)
addr_width und data_width sind Integer
STD_LOGIC_VECTOR(to_unsigned(2 ** addr_width - 1, data_width))
FIFO
FIFO als Ringpuffer. Der Speicher kann gleichzeitig geschrieben und gelesen werden. Es wird nicht geprüft, ob der Speicher leer oder voll ist.
LIBRARY ieee;
USE ieee.STD_LOGIC_1164.ALL;
USE ieee.numeric_std.ALL;
LIBRARY work;
USE work.txt_util.ALL;
ENTITY fifo IS
GENERIC (
addr_width : INTEGER := 3;
data_width : INTEGER := 4);
PORT (
datain : IN STD_LOGIC_VECTOR(data_width - 1 DOWNTO 0);
dataout : OUT STD_LOGIC_VECTOR(data_width - 1 DOWNTO 0);
write_data, write_clk, read_clk : IN STD_LOGIC := '0'
);
END ENTITY;
ARCHITECTURE behav OF fifo IS
SIGNAL write_addr, read_addr : STD_LOGIC_VECTOR(ADDR_WIDTH - 1 DOWNTO 0) := (OTHERS => '0');
TYPE memorytype IS ARRAY(0 TO 2 ** addr_width - 1) OF STD_LOGIC_VECTOR(data_width - 1 DOWNTO 0);
SIGNAL memory : memorytype;
--SIGNAL h : STD_LOGIC_VECTOR(data_width - 1 DOWNTO 0);
BEGIN
writeP : PROCESS (write_clk)
VARIABLE h : INTEGER;
BEGIN
IF (write_data = '1') THEN
IF rising_edge(write_clk) THEN
memory(to_integer(UNSIGNED(write_addr))) <= datain;
write_addr <= STD_LOGIC_VECTOR(unsigned(write_addr) + 1);
IF (write_addr > STD_LOGIC_VECTOR(to_unsigned(2 ** addr_width - 1, data_width))) THEN
write_addr <= (OTHERS => '0');
END IF;
h := to_integer(UNSIGNED(write_addr));
print(str(h));
print(str(memory(h)) & " " & str(memory(1)) & " " & str(memory(2)));
print (str(memory(to_integer(UNSIGNED(write_addr)))) & " " & str(write_addr));
END IF;
END IF;
END PROCESS;
readP : PROCESS (read_clk)
BEGIN
IF rising_edge(read_clk) THEN
dataout <= memory(to_integer(UNSIGNED(read_addr)));
read_addr <= STD_LOGIC_VECTOR(unsigned(read_addr) + 1);
IF (read_addr > STD_LOGIC_VECTOR(to_unsigned(2 ** addr_width - 1, data_width))) THEN
read_addr <= (OTHERS => '0');
END IF;
END IF;
END PROCESS;
END;
Quellen
Ganz super: Xilinx XST User Guide; enthält Erklärungen und jede Menge Beispiele
https://www.xilinx.com/support/documentation/sw_manuals/xilinx11/xst.pdf
gute Einführung und viele Beispiele:
VHDL Tutorial: Learn by Example-- by Weijun Zhang, July 2001
die Beispiele laufen mit erweiterten ghdl Schaltern: ghdl -a --ieee=synopsys -fexplicit tb_ALU.vhd
GHDL … ein freier VHDL Compiler
XILINX ISE WebPack … freier Compiler von Xilinx (alt)
XILINX Vivado WebPack … freier Compiler von Xilinx (neu)
https://course.ccs.neu.edu/cs3650/ssl/TEXT-CD/Content/Tutorials/VHDL/vhdl-tutorial.pdf
