Serienschaltung von Widerständen R = Spannungsteiler
Parallelschaltung von Leitwerten G = Stromteiler
Leitwert sagt, wie gut ein Bauteil den Strom leitet (je höher der Widerstand, desto schlechter leitet das Bauteil den Strom)

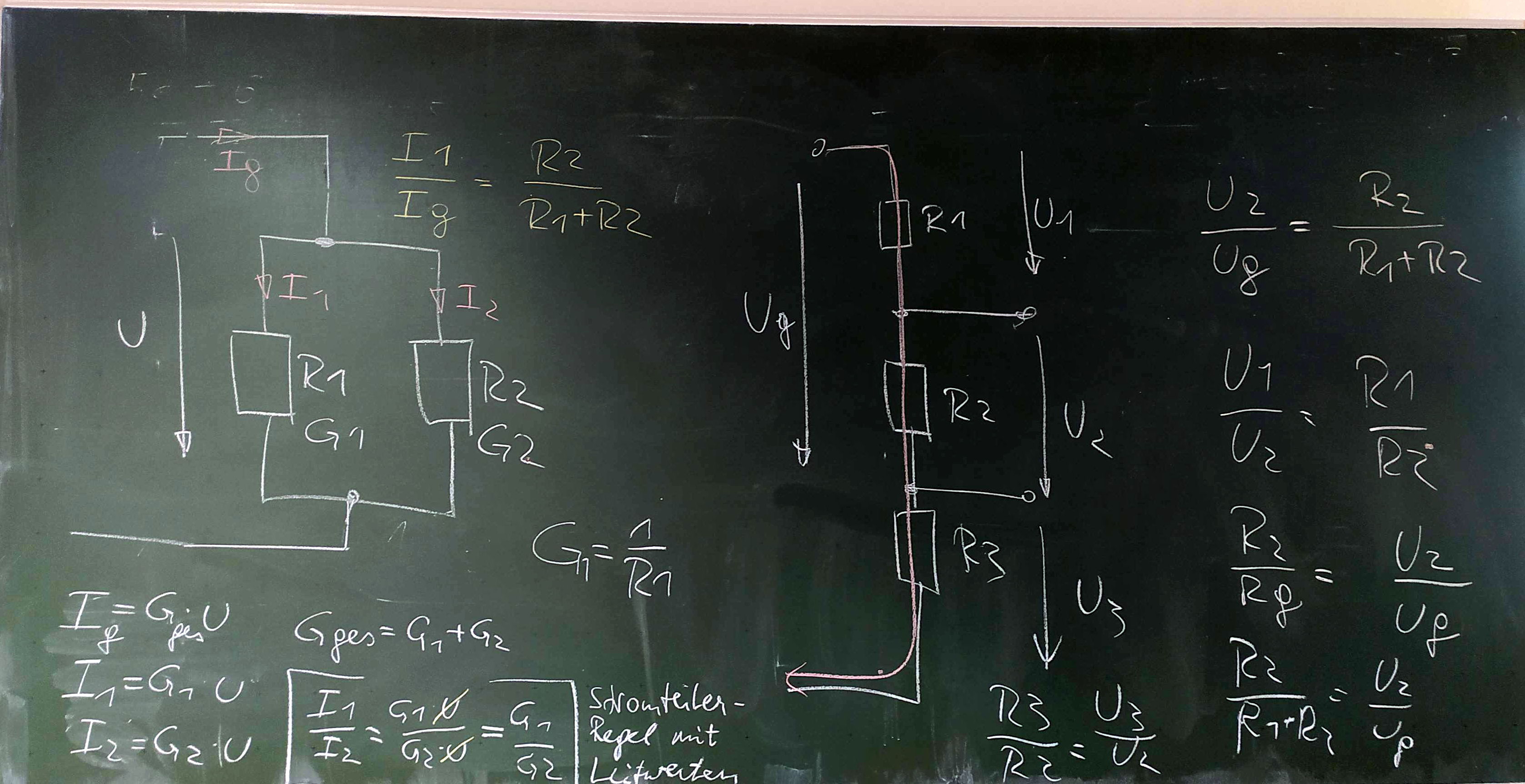

Spannungsteilerregel: Die Spannungen verhalten sich zueinander wie die Widerstände
Stromteilerregel: Die Ströme verhalten sich zueinander wie die Leitwerte.
"verhalten sich zueinander == Verhältnis" wird mathematisch beschrieben durch einen Bruch
x verhält sich zu y wie die Zahl 5 zu der Zahl 3 (x ist also größer als y)
Achtung! Oft sind die Widerstände gegeben, sie müssen dann zuerst in Leitwerte umgewandelt werden.

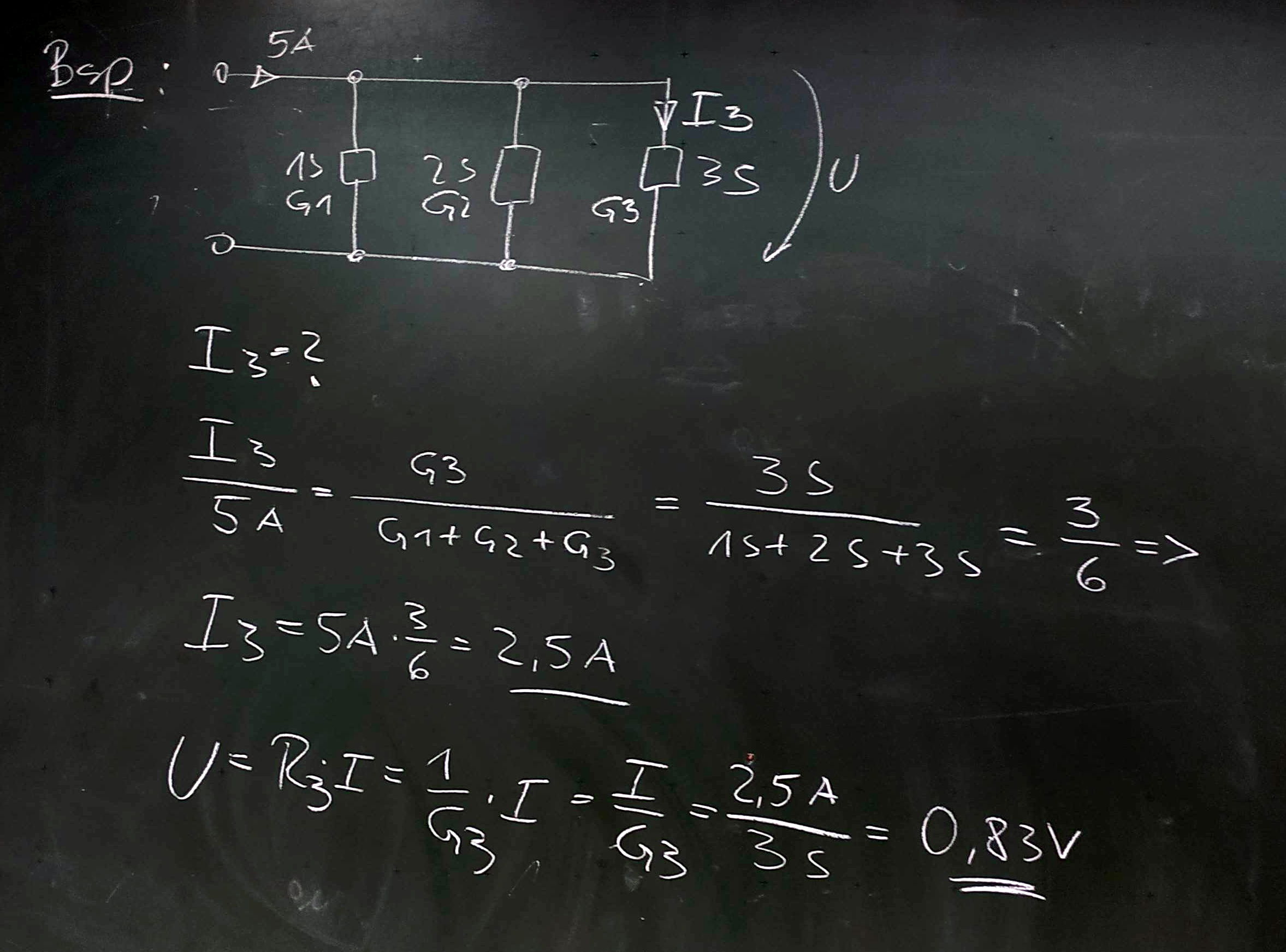

Der Gesamtleitwert einer (beliebigen Anzahl) von parallel geschalteten Leitwerten = Summe aller Leitwerte (G1 +G2+G3+ … + GN)

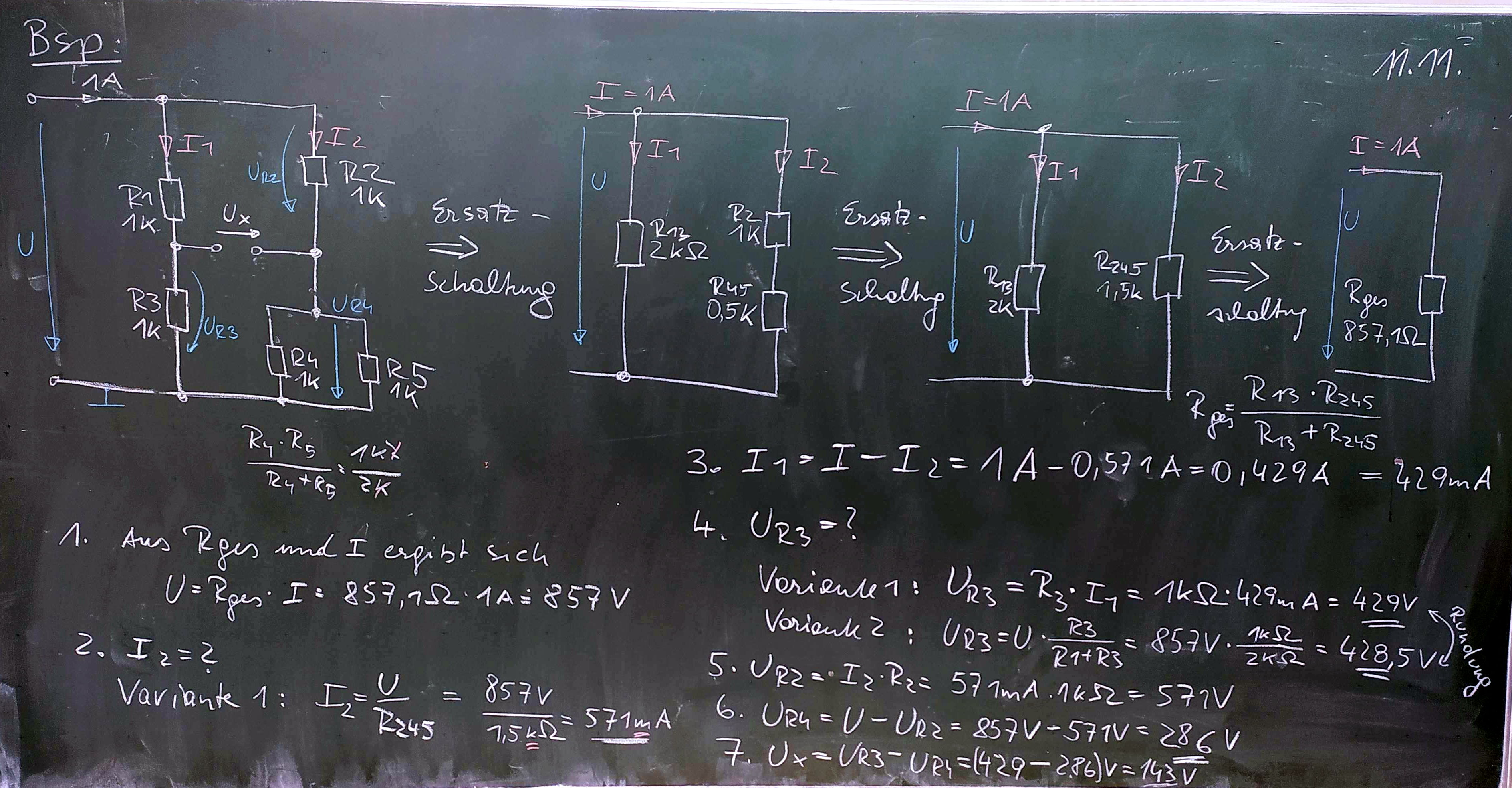

Ux wird ermittelt, in dem die Potenziale der Knoten, zwischen denen Ux liegt, ermittelt werden.

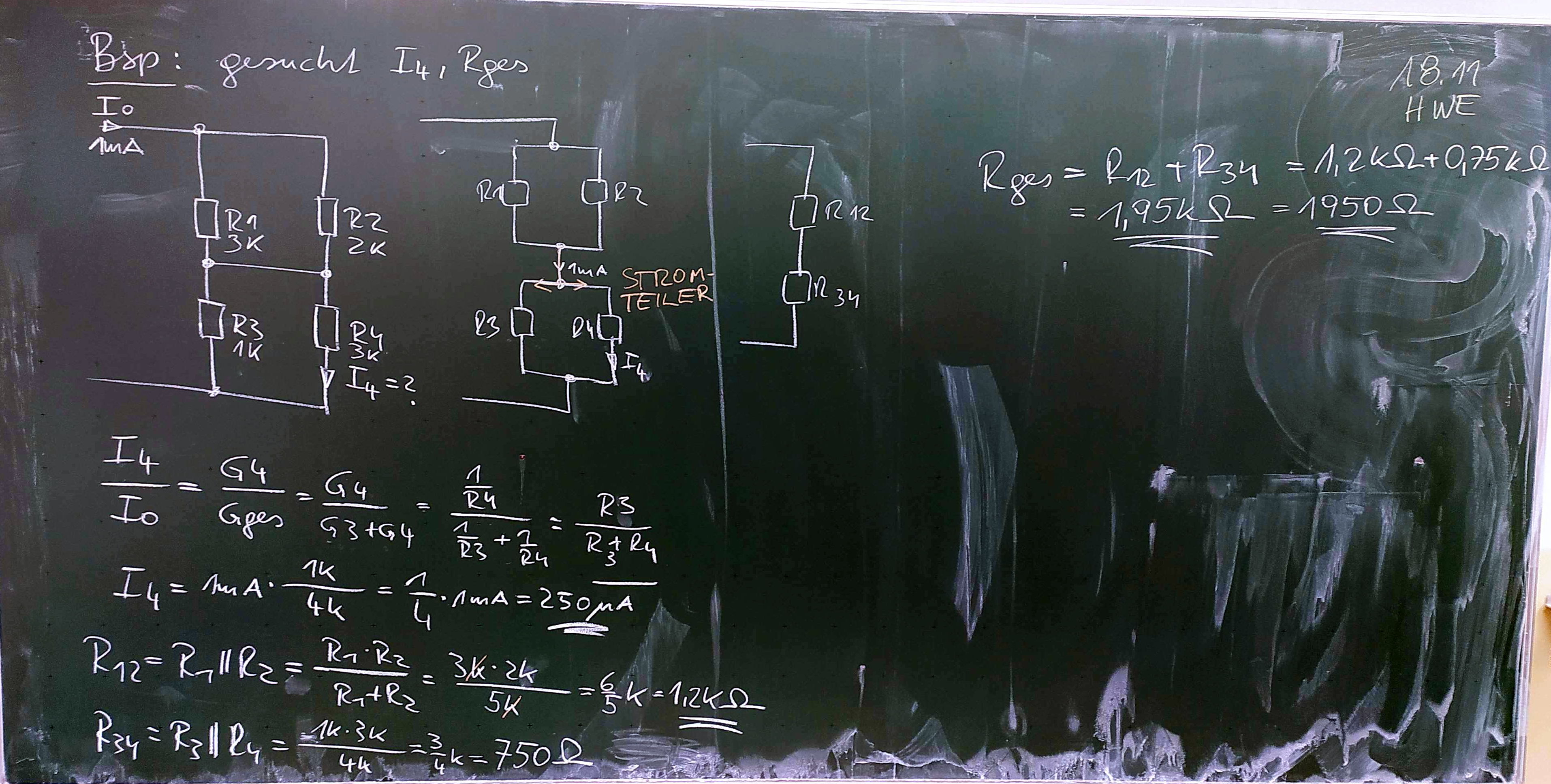

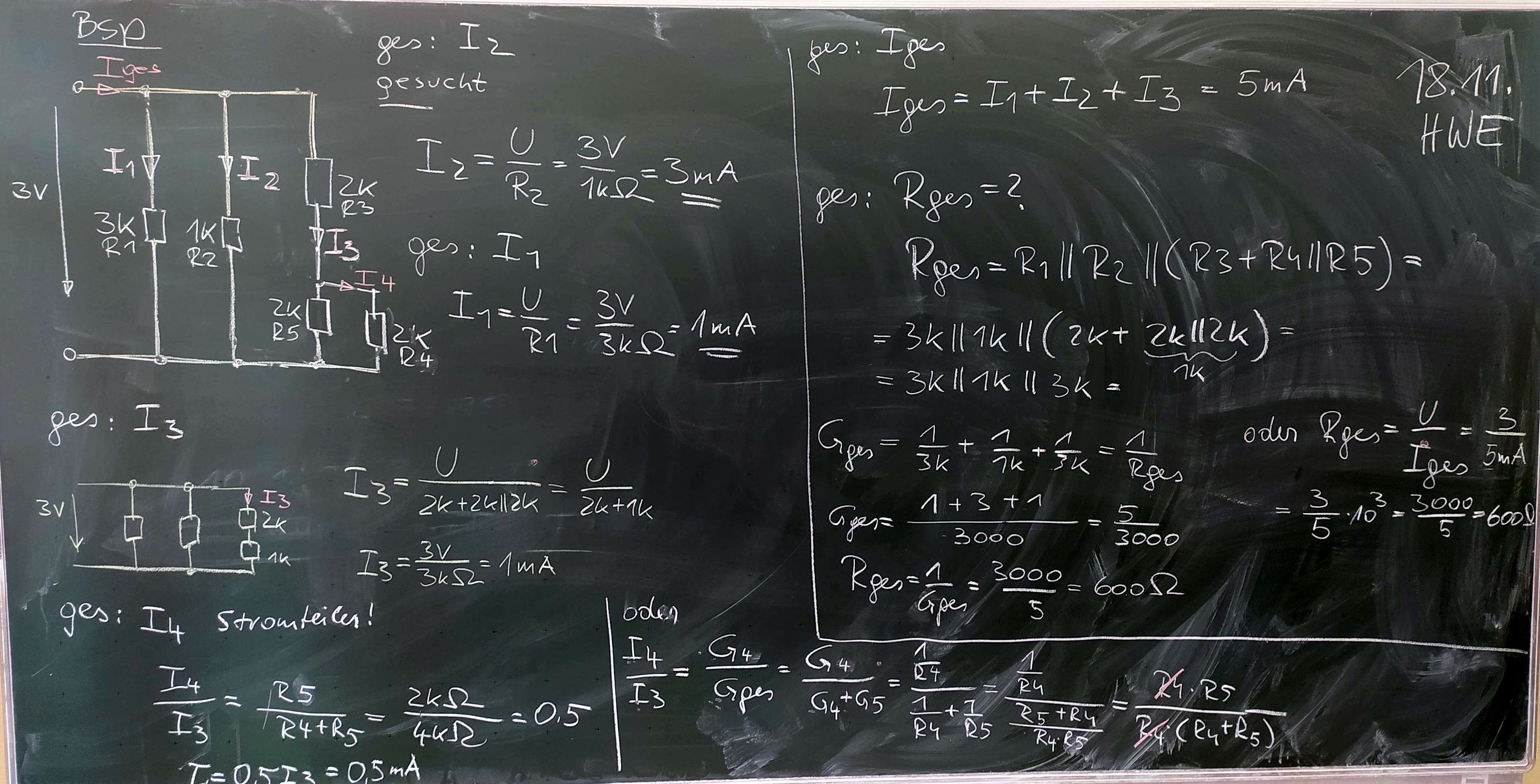

man beachte: der Gesamtstrom I0 fließt in den Stromteiler R3/R4
Warum werden die Widerstände R1 und R2 nicht berücksichtigt?
Antwort: weil sie für den Stromteiler R3/R4 keine Rolle spielen, sie liefern den Gesamtstrom an R3/R4 wie man in der Ersatzschaltung sehen kann.
An allen Baugruppen die parallel geschaltet sind liegt die gleiche Spannung
